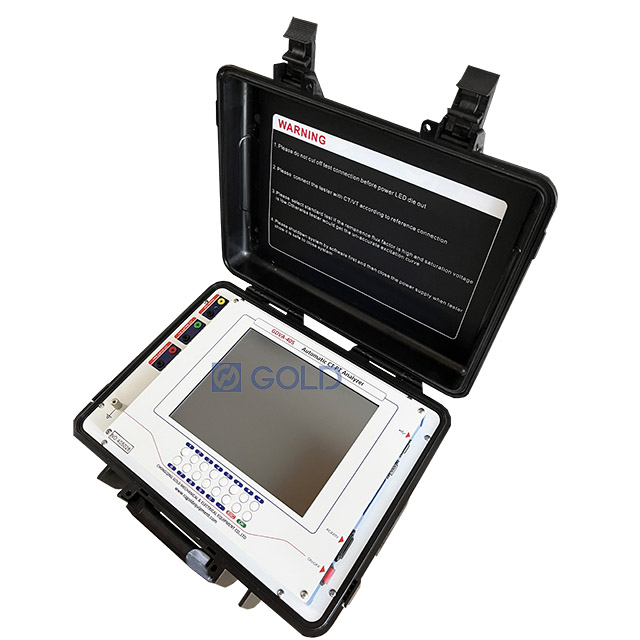

Преимущества для автоматического анализатора CT PT GDVA-405
Точность составляет 0,02% (типично), 0,1% (гарантированно).
Может проверить все типы CT: M, P, TPY, втулка CT, GIS CT.ETC
Средством соблюдения различных международных стандартов: IEC60044-1, IEC60044-6, IEC61869, IEC60044-2, IEC60044-5, C57.13.
Все тестовые элементы могут быть завершены за один раз.
Ультра-высокая точность измерения и сильные возможности управления данными.
Максимальное напряжение точки колена анализатора PT PT GDVA-405 составляет 60 кВ.
Отличная безопасность на рабочем месте - тесты проводятся на макс. 180V.
Короткое время ввода в эксплуатацию (продолжительность автоматического теста <1 мин)
Рассчитайте ошибки соотношения и ошибки фазового угла при номинальном бремени и рабочем бремени в однократном тесте
Сравните кривые возбуждения со сохраненными кривыми возбуждения в том же окне
Встроенный компьютер, мощная поддержка программного обеспечения приложений.
Ультра широкий диапазон измерений.
Замените традиционный калибратор КТ.
Диапазон измерений
| Тестовые элементы для трансформатора тока (CT) | Тестовые элементы для потенциального трансформатора (PT) |
Обнаружение коэффициента поворота Проверка ошибок в соотношении и угла Тест полярности Характерный тест возбуждения Измерение сопротивления вторичного обмотки и измерение вторичного бремени Измерение кривой ошибок 5% и 10% Анализ временных характеристик Автоматический вывод на табличке таблички Напряжение точки колена/ток Коэффициент ограничения точности (ALF) Коэффициент безопасности прибора (FS) Вторичное время постоянное (TS) Коэффициент остаточной остановки (KR) Точность Индуктивность насыщения и десатурации Электродвигательная сила колена Ограничение электродвижущей силы Площадь Анализ железного ядра и измерение петли гистерезиса основной | Измерение соотношения поворота Проверка ошибок в соотношении и угла Тест полярности Характерный тест возбуждения Тест на сопротивление первичной обмотки Вторичный тест на сопротивление обмотки Вторичное измерение бремени |
Проанализируйте свой текущий трансформатор (CT) с помощью нажатия кнопки
Power on GDVA-405 CT PT Analyzer
Нажмите "CT -анализ "
Соедините провод в соответствии с диаграммой подключения на правой стороне экрана
Установите параметры в соответствии с табличкой CT.
Запустить тест
Наконец, анализатор CT PT GDVA-405 будет показывать все результаты испытаний одновременно, такие как отношение CT и фазовый угол, вторичное бремя КТ, полярность, сопротивление обмотке КТ, возбуждение КТ, соотношение поворотов КТ и т. Д.
Приложения
Характеристики
| Имя элемента | GDVA-405 Автоматический трансформатор тока и потенциальный тестер трансформатора, анализатор CT PT | |
| Стандарты испытаний | IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, IEC61869, C57.13 | |
| Источник питания | AC220V ± 10%, 50/60 Гц ± 10%(поддержка настроить) | |
| Выходной выход | 0,1-180 В (AC) | |
| Ток вывод | 0,001-5A (RMS) | |
| Выходная мощность | 500va | |
| Максимум. Измерение напряжения колена | 60 кВ | |
| Измерение тока | Диапазон | 0-10a (автоматически изменяется Диапазон в 0,1/0,4/2/10а) |
| Ошибка | <± 0,1%+0,01%FS | |
| Измерение напряжения | Диапазон | 0-200V (диапазон автоматического изменения в 1 В/10 В/70 В/200 В) | |
| Ошибка | <± 0,1%+0,01%FS | ||
| Диапазон измерения оборотов | 1 ~ 35000 1 ~ 2000, ошибка <0,05% 2000 ~ 5000, ошибка <0,1% 5000 ~ 35000, ошибка <0,2% | ||
| Фазовое измерение | ошибка | ± 2 минуты | |
| разрешающая способность | 0,01 минуты | ||
| Измерение сопротивления обмотки | Диапазон | 0-8 кОм (диапазон автоматического изменения в 2OM/20OM/80OM/800OM/8KOM) | |
| Ошибка | <0,2%RDG+0,02%FS | ||
| Максимальное разрешение: 0,1 МОм | |||
| Измерение температуры | -50-100 Степень Цельсия; Ошибка <3 Степень Цельсия | ||
| КТ Вторичное бремя | Диапазон | 0-160OM (автоматически изменение диапазона в 2OM/20OM/80OM/160OM) | |
| Ошибка | <0,2%RDG+0,02%FS | ||
| Максимальное разрешение: 0,001 Ом | |||
| PT Вторичное бремя | Диапазон | 0-80KOM (автоматически изменение диапазона в 800OM/8KOM/80KOM) | |
| Ошибка | <0,2%RDG+0,02%FS | ||
| Максимальное разрешение: 0,1 Ом | |||
| Измерение соотношения PT | Диапазон | 1-35000, 1-10000 ошибка <0,1%, 10000-35000 ошибка <0,2% | |
| Измерение ошибок коэффициента PT: типичная ошибка <0,05%, Максимальная ошибка <0,1% | |||
| Максимальная ошибка измерения фазового угла PT <3 минуты | |||
| Сделайте оценку результатов теста в соответствии с выбранными стандартами Сделайте отчет о Word для результата тестирования Сделайте Word отчеты один раз для многогрупповых тестовых записей на ПК Рассчитайте ошибки соотношения и ошибки фазового угла при номинальном бремени и рабочем бремени в однократном тесте Сравните кривые возбуждения со сохраненными кривыми возбуждения в том же окне | |||
| Объем памяти | > 1000 групп результатов теста | ||
| Рабочее состояние температура | -10 ℃ -50 ℃; влажный ≤90% | ||
Управление GDVA-405 Автоматическое анализатор CT PT на вашем ноутбуке (необходима настройка)
Если автоматический анализатор CT PT GDVA-405 является версией поддержки Ethernet Control. Вы можете связаться с CT PT Analyzer на своем ноутбуке. Прежде чем попытаться подключить анализатор CT PT со своим ноутбуком. Вы должны настроить анализатор CT PT и свой ноутбук в той же группе Ethernet. Чтобы быть уверенным, что вы можете получить ответ, когда вы используете команду "Ping " для тестирования подключения к Интернету с вашего ноутбука до анализатора CT PT.
Аксессуары
Рабочий сайт
Наши партнеры
Свяжитесь с нами
Контактный человек: Кристина Гу
WhatsApp/WeChat: +86 15123029885
Мобильный: +86 15123029885
Электронная почта: gold05@hy-dustry.com
