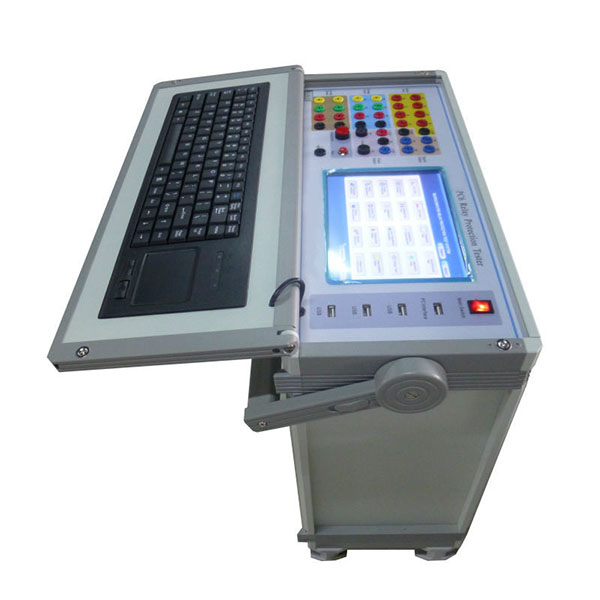

Тестер защиты реле серии GDJB основан на «Технических условиях тестового устройства защиты от микрокомпьютерных реле», выданный оригинальным минимумом. Опыт разработки и производства нескольких поколений продуктов и принимает современные цифровые технологии, высокоточные электронные устройства, микрокомпьютерные системы и новые линии, а также новые структуры. Защита микрокомпьютера, релейная защита, возбуждение и счетчик может быть завершен независимо Испытание оборудования в области профессиональной, записи неисправностей, широко используемого в исследовательской, производственном и электрическом испытательном месте электроэнергии, нефтехимической, металлургии, железнодорожной, авиационной, военной и других отраслью промышленности.
Встроенный хост, оснащенный крупномасштабными программируемыми логическими устройствами (CPLD)
Хост оснащен высокоскоростной высокопроизводительной встроенной микрокомпьютерной системой с CPLD, скорость отклика быстро, пропускная способность передачи, а фундаментальная волна генерирует высокую плотность прилегающей синусоидальной волны, выходной сигнал является гладкой и гармонируемой формой. Компонент гладкий. так как Выходные точки большие, и через точное цепь фильтра, искажение формы волны чрезвычайно мало, а при выходе гармонического выхода, даже 9 Гармоники, 450 Гц также могут достичь высокой плотности 55 баллов в неделю. Программное обеспечение имеет очень сильный диалог человека и функцию помощи в Интернете и могут контролироваться для любых тестовых параметров.
Одиночная машина 12 D / A
С 16-битным высокоточным чипом ЦАП для обеспечения высокой точности фитинговой формы волны, хорошей линейности. 12 Аналоговые сигналы Road Analog могут быть выведены одновременно, удовлетворяют всестороннему тестам, такими как защита трансформатора, резервное питание.
Высокоточный линейный усилитель, выходное 6-фазное напряжение и 6 фазовый ток
Уточненное определенное напряжение, усилитель тока реализует долю обмена / постоянного тока, а выходной этап принимает уникальную высокоточную технологию сверхлинейновой амплификации. Высокая точность, хорошая надежность и выходное 6-фазовое напряжение переменного тока и 6-фазное ток переменного тока, каждое фазовое напряжение переменного напряжения до 130 В, 70 ВА, тока переменного тока и выход до 180a. Вывод напряжения постоянного тока может достигать 300 В, 130VA.
Большой экран ЖК-дисплей, Интерфейс Complete, Host Integrated Структура одиночной шасси
Эта машина использует 640 × 480 точечной матрицы 8.0 '' Большой экран высокого разрешения Графика высокого разрешения ЖК-дисплей, интерфейс управления и результаты испытаний - это все китайские дисплеи, все из которых находятся на дисплее, и дисплей интуитивно и понятен. Устройство Вы можете использовать свою собственную операцию клавиатуры, а внешняя клавиатура / порт мыши также доступен. 2 USB-порты, 2 порты RS232, могут общаться с внешними компьютерами и другими устройствами. Просто обменяйте блоки питания 220V, включите его. Легко носить, очень подходит для мобильных испытаний и полевых работ.
Способный прямой источник (необязательно)
Эта машина может быть необязательно может быть независимыми двумя наборами источника питания постоянного тока, набор из 110VDC / 1.0A, другой набор 220VDC / 0,6A, загрузочный автоматический вывод, может использоваться в качестве блока питания защиты, не нужно устанавливать и настраивать программное обеспечение.
Интеллектуальная самозащита
Примите последнюю разработующую структуру рассеивания тепла для обеспечения наилучшей вентиляции. В то же время можно судить о феномене переполнения, избыточного давления, перегрузки, короткого замыкания, слишком высокой, аномалии данных и т. Д., Даже если ошибка операции не повреждена. Кроме того, когда опасный сигнал входит тестер по внешнему напряжению через терминал, индикатор сигнализации устройства красный, а усилитель мощности автоматически отключен.
Ежедневный контакт, тест подходит
Это устройство имеет восьмихладную переключатель (A B C R A B C) R) и 4 выключателя. Входные контакты являются пустыми и 0-250 В потенциальной контактной совместимости, интеллектуальная идентификация. Устройство управляется большим экраном жидкокристаллическим дисплеем на панели, и все интерфейсы отображаются во всех интерфейсах. Может завершить проверку большинства экспериментов на сцене. Также также удобно завершить испытание устройства защиты иностранных производителей, таких как ABB, Siemens, Areva.
Разместите гибкое, мощное программное обеспечение
Устройство регулярно размещено, может работать в автономном режиме, также может быть внешнее ПК. ПК Редактировать, печать и т. Д. Обновления программного обеспечения простые и быстрые, непосредственно на U-диск UPGRADE или внешнего компьютера PC, не нужно менять все оборудование. Программное обеспечение вспомогательной вычислительной функции мощной, автоматически рассчитывает положительный, отрицательный, ток напряжения ноль-последовательности, одну, вторичную сторону, реактивный, фактор мощности.
Может быть использован для самостоятельного теста
6-фазные напряжения и 6-фазные выходные выходные данные могут использоваться для запасной мощности к самовосстановлению двух групповых тестов и трехфазных дифференциальных испытаний трансформатора, а проводка очень проста.
Меню теста для электрического железа специальный электрический железо
Автоматически проверяйте пропорциональные характеристики торможения трансформаторов в соответствии с принципом работы дифференциальной защиты трансформатора в системе трансмиссии Rail Traction.
1> источник тока переменного тока
Диапазон: 6 × (0 ~ 30а) / фаза, точность: 0,5%
Шестифазный ток параллельный для вывода максимума: 180A
Фазовый ток долгосрочной допустимой рабочей ценности: 10А
Мощность: 300VA / Фаза
Шестифазная консолидированная максимальная мощность: 900VA
Разрешить рабочее время, когда шестифазный консолидированный максимальный выход: 10S
Частотный диапазон: 0 ~ 1000 Гц, точность: 0,001 Гц
Гармоники: 2 ~ 20 раз, фаза: 0 ~ 360 °, точность: 0,1 °
2> DC источник
Радио: 20а / фаза, мощность: 300VA / фаза, точность: 0,5%
3> источник напряжения переменного тока
Диапазон: 6 × (0 ~ 125 В), точность: 0,5%
Диапазон напряжения линии: 0 ~ 250 В
Фазовое напряжение / Линейное напряжение Выходная мощность: 70 ВА / 100ВА
Частотный диапазон: 0 ~ 1000 Гц, точность: 0,001 Гц
Гармоники: 2 ~ 20 раз, фаза: 0 ~ 360 °, точность: 0,1 °
4> источник напряжения постоянного тока
Амплитуда вывода фазового напряжения: 0 ~ ± 150 В, точность: 0,5%
Амплитуда вывода напряжения линии: 0 ~ ± 300 В
Фазовое напряжение / Линейное напряжение Выходная мощность: 90VA / 180VA
5> терминал переключения
Переключение входного клемма: 8 пар
Точка доступа к воздуху: 1 ~ 20 мА, 24 В устройство активно
Потенциальный флип: 0 ~ 6 Вдс низкий
15 ~ 250VDC высока
Переключение выходной клеммы: 4 пары, вакантные точки, емкость прерывания: 110 В / 2А, 220 В / 1А.
6> Диапазон измерения времени: 1 мс ~ 9999, точность измерений 1 мс
7> Питание: AC220V ± 10%
8> Размеры (мм): 455 × 530 × 220, вес: около 32 кг
