Описание продукта

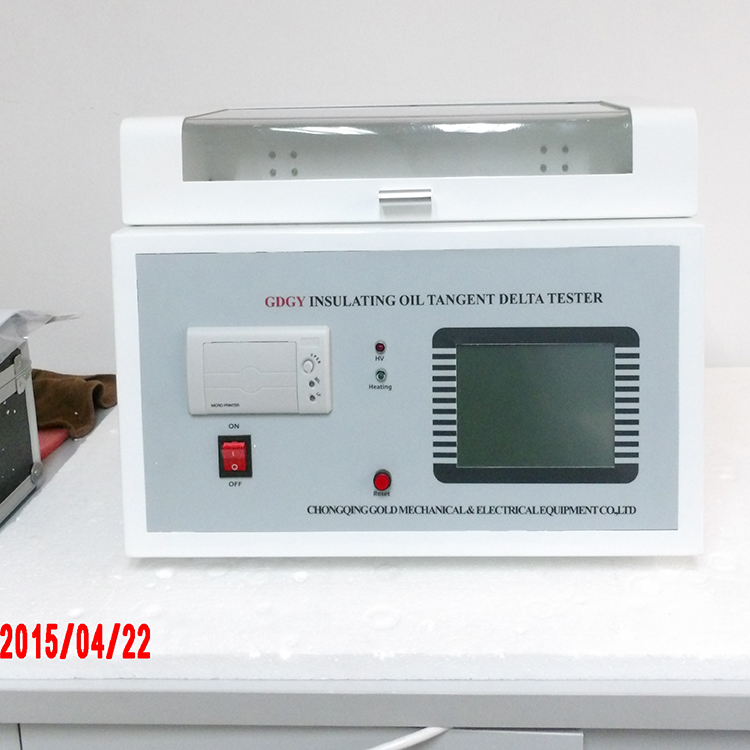

GDGY полностью автоматический изолирующий масло диэлектрический тестер диэлектрической потери представляет собой высокоточный прибор для угла среднего утрата жидкой изоляционной среды, такой как изолирующее масло, и интегрированная структура теста на объем удельного сопротивления. Внутренняя интеграция основных компонентов, таких как проливная масляная чашка, контроллер температуры, датчик температуры, тест на факел, пробный источник питания переменного тока, стандартный конденсатор, высокое сопротивление и источник высокого давления постоянного тока. Нагревательная часть использует текущий самый современный высокочастотный метод индукционного нагрева, который имеет преимущества бесконтактного, однородного нагрева, равномерного нагрева, быстрого и удобного управления. Пистотный источник питания переменного тока использует метод преобразования переменного тока AC-DC-AC для эффективного избежать воздействия напряжения и флуктуации напряжения и частоты, на точность теста на тестовую точность теста таланта, даже если генератор генерируется, прибор также может работать правильно. Внутренний стандартный конденсатор представляет собой надувной конденсатор Tria SF6. Тип емкости не зависит от температуры окружающей среды, влажность и тому подобное, чтобы прибор был еще последовательным.

Внутри прибора использует полную цифровую технологию, все интеллектуальные измерения автоматизации, множественные испытания режима, с большим экраном (320 × 240) сенсорный дисплеем, полное китайское меню, каждый шаг имеет китайские подсказки, результаты тестирования можно распечатать вывод, операторы могут быть квалифицированными Без профессиональной подготовки.

Диапазон применения продукта и функциональные характеристики

1, GDGY полностью автоматический изоляционный тестер потери средней среды с измерением параметра средней потери изоляционного масла, весь процесс обнаружения и изоляционного масла автоматически автоматически автоматически автоматически автоматически автоматизирован, степень автоматизации прибора высока. Масляная чашка нагревается, измеряя погружение, а удельное сопротивление измерению может быть завершено одновременно, а весь процесс не нужно участвовать.

2, прибор находится во внутренней частотной регулируемой частоте. Прибор также может работать правильно. Убедитесь, что данные стабильны, точны и надежны.

3, прибор имеет полный механизм защиты, с защитой и напоминанием о нефтетере высокого давления, масляной чашки высокого и низковольтного электрода короткого замыкания электрода, нагревателя, свободной от нефтепродуктов воздуха, неисправность температуры, неисправность датчика температуры и т. Д.

4.

5, секция нагрева использует текущий наиболее усовершенствованный высокочастотный метод индукционного нагрева, который имеет преимущества бесконтактного, равномерного нагрева, равномерного нагрева, быстрой скорости, удобного контроля и т. Д.

6, масляный чашка использует структуру TRI-полюс, полностью совместимый стандартным стандартом GB / T5654-2007, полярное расстояние 2 мм, устранение полярной емкости и диареи по результатам результатов теста

7, оснащенный большим экраном (320 × 240) сенсорного дисплея; все цифровые технологии, все интеллектуальные измерения автоматизации, тесты нескольких режимов, меню окна, простое ясно;

8, с панельными микромоциональными принтерами, результаты измерений автоматически печатаются автоматически.

Технические параметры масляных чашек

1. Расстояние между высоким и низким давлением: 2 мм

2, пустая кухонная емкость: 60 ± 2PF

3, максимальное испытательное напряжение: частота мощности 2000V

4. Пустая очистка чашки: TG Δ <1 × 10-4

5, емкость жидкости: около 40 мл

6, Материал электрода: нержавеющая сталь

7, объем: 70 мм (D) × 120 мм (H)

Индикатор технологии приборов

1. Условия использования: -15 ° C ~ 40 ° C RH <80%

2, источник питания: AC220V ± 10% частоты без ограничений

3, Высоковольтное напряжение AC: 400 В ~ 2200 В ± 2%

4, выходное напряжение постоянного тока: 200 В ~ 600 В ± 2%

5, Работа для контроля температуры Индукционная печь: максимальная мощность 500 Вт

6, диапазон контроля температуры: <100 ° C

7, Ошибка контроля температуры: ± 0,5 ° C

8, разрешение измерения температуры: 0,1 ° C

9, время контроля температуры: комнатная температура до 90 ° C менее 20 минут

10, Разрешение: TGδ: 0,001%, CX: 0.1PF, △ RX: 0,01

11, Точность: △ TGδ: ± (чтение * 1,0% + 0,020%), △ Cx: ± (чтение * 0,5% + 0,5 нл.), △ RX: ± (чтение * 10%)

12, диапазон измерений: TG Δ неограничен, CX: 15PF-300PF, R: 10M-20T

13, относительная диэлектрическая постоянная εr: согласно автоматическому расчету CX, точность Cx

14, Удельное сопротивление объема ρ: Согласно автоматическому расчету RX, точность Rx

15. Размер формы (мм): 450 × 310 × 360, вес: 18 кг
